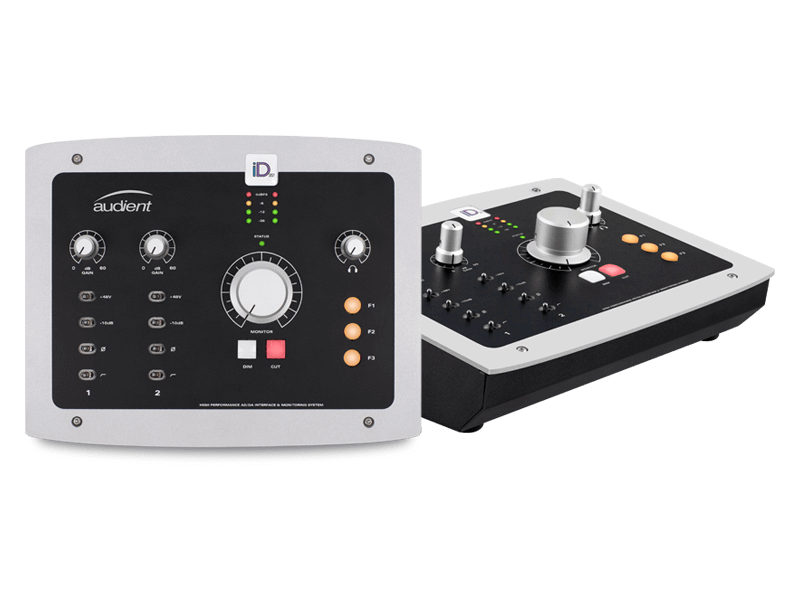

iD22

iD22

Caractéristiques

Préamplificateur micro

GAIN MICRO : 0 à +60 dB (Pad -10 dB)
GAIN LIGNE : -20 to +40 dB (Pad -10 dB)
ALIMENTATION FANTÔME : 48 V +/- 4 V @ 10 mA/canal
BRUIT ÉQUIVALENT EN ENTRÉE (EIN) MICRO : < -126 dBu
TAUX DE RÉJECTION DE MODE COMMUN : > 80 dB @ 1 kHz
NIVEAU D’ENTRÉE MAX : +22 dBu (+32 dBu avec pad)
IMPÉDANCE D’ENTRÉE (MIC) : > 3 kΩ symétrique
IMPÉDANCE D’ENTRÉE (LINE) : > 10 kΩ symétrique
RÉPONSE EN FRÉQUENCES : 10 Hz à 100 kHz, +/- 0,5 dB
DIAPHONIE : < -90 dBu @ 1 kHz et 10 kHz
THD+N @ 0 dBu (1 kHz) : 0,0015 % (-96 dBu)
RAPPORT SIGNAL/BRUIT : 96 dB
Pad : -10 dB
FILTRE PASSE-HAUT (HPF) : -3 dB @ 100 Hz, deuxième ordre (12 dB/oct.)
XLR : Broche 2 (point chaud), broche 3 (point froid) et broche 1 (masse)
JACK 6,35 mm : Pointe (point chaud), anneau (point froid) et manchon (masse)

D.I. (canal 2)

GAIN D.I. : -16 à +54 dB (Pad -10 dB)
NIVEAU D’ENTRÉE MAX : +16 dBu (standard), +22 dBu
IMPÉDANCE D’ENTRÉE : 1 MΩ asymétrique
RÉPONSE EN FRÉQUENCES : 10 Hz à 50 kHz, +/- 0,5 dB
THD+N @ 0 dBu (1 kHz) : < 0,03 % (-70 dBu)
RAPPORT SIGNAL/BRUIT : 93 dB
JACK 6,35 mm : Pointe (point chaud) et manchon (masse)

Départs d’insert (sortie de préampli micro)

NIVEAU DE SORTIE MAX : +22 dBu
IMPÉDANCE DE SORTIE : < 100 Ω symétrique
JACK 6,35 mm : Pointe (point chaud), anneau (point froid) et manchon (masse)

Entrées ligne CAN (retours d’insert)

NIVEAU D’ENTRÉE MAX : +18 dBu
NIVEAU DE RÉFEÉRENCE NUMÉRIQUE : 0 dBFS = +18 dBu
IMPÉDANCE D’ENTRÉE : > 10 kΩ symétrique
RÉPONSE EN FRÉQUENCES : 10 Hz à FE/2, +/-0,5 dB
DIAPHONIE : -100 dBu @ 1 kHz et 10 kHz
THD+N @ -1 dBFS (1 kHz) : < 0,002 % (-94 dB)
THD+N @ -6 dBFS (1 kHz) : < 0,0015 % (-97 dB)
PLAGE DYNAMIQUE : 117 dB, non pondéré, 120 dB, pondéré A
JACK 6,35 mm : TPointe (point chaud), anneau (point froid) et manchon (masse)

Sorties CNA (1-4)

NIVEAU DE SORTIE MAX : +18 dBu
NIVEAU DE RÉFÉRENCE NUMÉRIQUE : 0 dBFS = +18 dBu
IMPÉDANCE DE SORTIE : < 100 Ω symétrique
RÉPONSE EN FRÉQUENCES : 5 Hz à FE/2, +/- 0,5 dB
DIAPHONIE : -110 dBu @ 1 kHz et 10 kHz
THD+N @ -1 dBFS (1 kHz) : < 0,0008 % (-101 dB)
PLAGE DYNAMIQUE : 110 dB, non pondéré, 114 dB, pondéré A
JACK 6,35 mm : Pointe (point chaud), anneau (point froid) et manchon (masse)

Sorties casque (5 et 6)

NIVEAU DE SORTIE MAX : +18 dBu
NIVEAU DE RÉFÉRENCE NUMÉRIQUE : 0 dBFS = +18 dBu
IMPÉDANCE DE SORTIE : < 100 Ω symétrique
RÉPONSE EN FRÉQUENCES : 5 Hz à FE/2, +/- 0,5 dB
DIAPHONIE : -110 dBu @ 1 kHz et 10 kHz
THD+N @ -1 dBFS (1 kHz) : < 0,0008 % (-101 dB)
PLAGE DYNAMIQUE : 110 dB, non pondéré, 114 dB, pondéré A
JACK 6,35 mm : Pointe (point chaud), anneau (point froid) et manchon (masse)

Entrées/sorties numériques

8 CANAUX ADAT : 44,1 – 48 kHz
4 CANAUX ADAT : 88,2 – 96 kHZ
S/P-DIF STÉRÉO : 44,1 – 96 kHz

USB 2.0 haute vitesse

NOMBRE DE CANAUX D’ENTRÉE : 10 (deux analogiques, huit numériques)
NOMBRE DE CANAUX DE SORTIE : 14 (six analogiques, huit numériques)

Alimentation :

Adaptateur DC 12 V, 1,5 A, centre positif
Pouvant délivrer en interne les +48 V DC, +/- 15V DC et rails à basse tension pour les traitements numériques et les convertisseurs, l’iD22 ne peut pas être alimentée par bus pour des raisons de qualité.
